一、TRD工法概述:

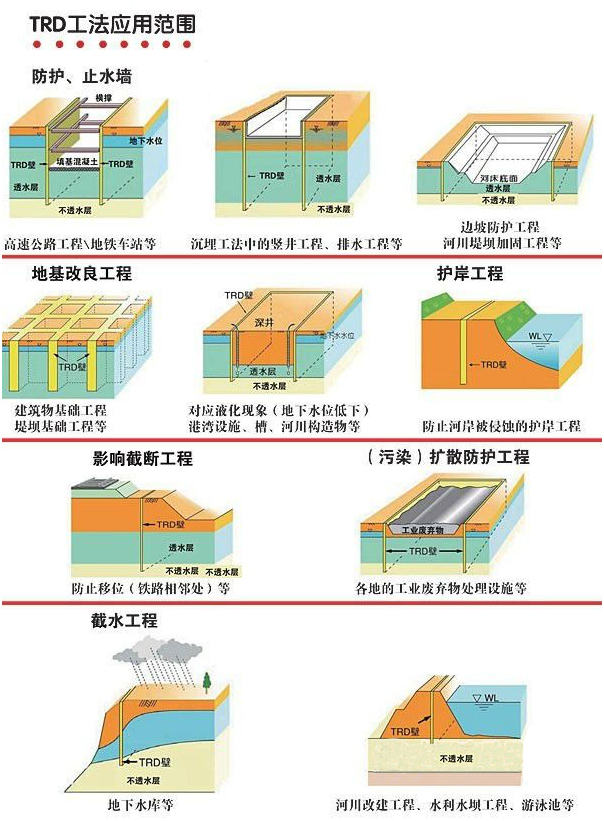

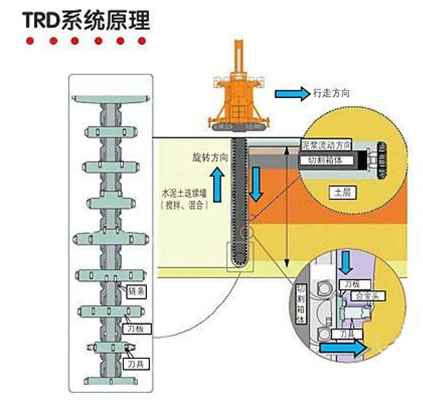

TRD工法(Trench cutting Re-mixing Deep wall method)渠式切割深层搅拌地下水泥土连续墙工法,一种在地面上垂直插入链锯型刀端口连接刀链锯,链锯刀钻(链式切削器)上下运动主机沿造墙方向水平移动,切剖出沟渠并注入固化液(水泥)使之和原位置的土混合,能在各类土层和砂砾石层中构筑一道等厚的地下连续墙的一种施工方法。其主要特点是成墙连续、表面平整、厚度一致、墙体均匀性好。主要应用在各类建筑工程、地下工程、护岸工程、大坝、堤防的基础加固、防渗处理等方面。

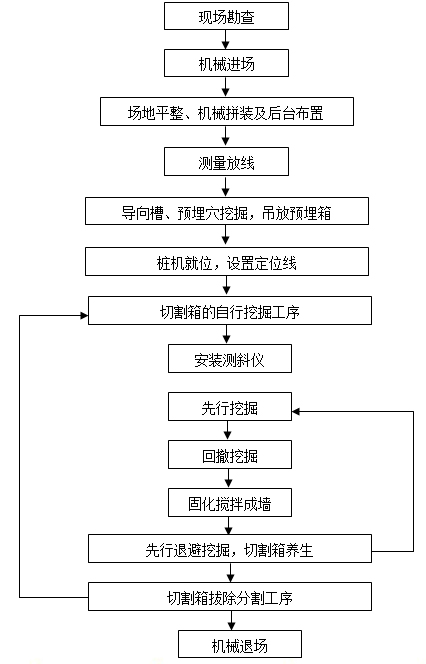

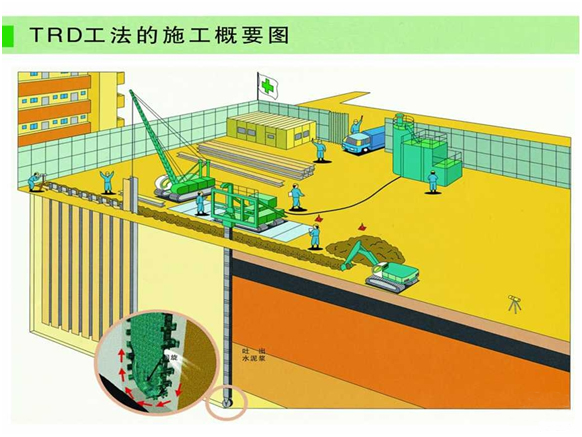

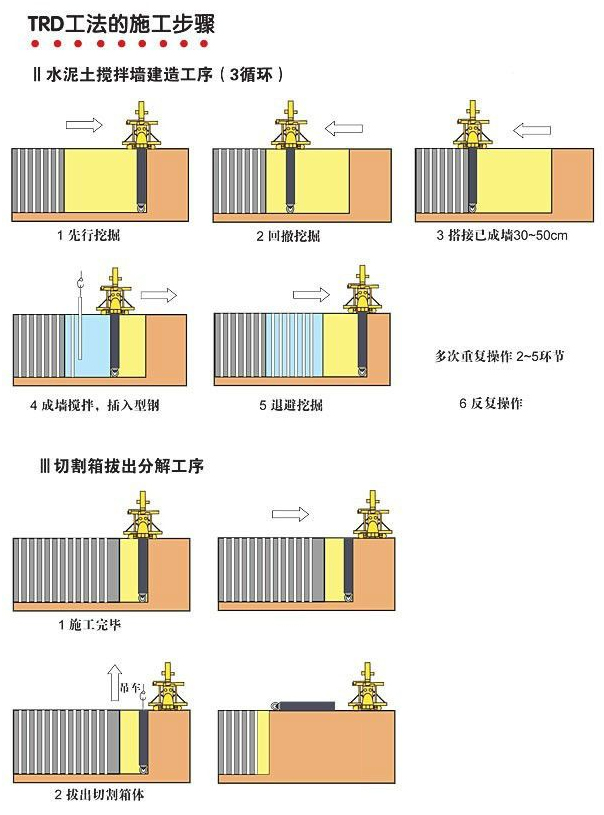

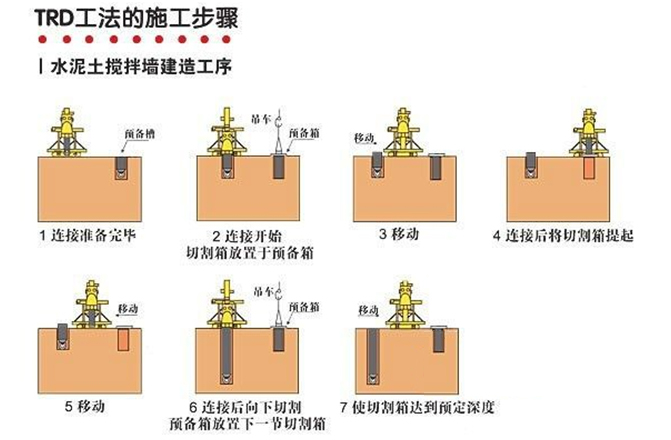

二、TRD工法施工顺序

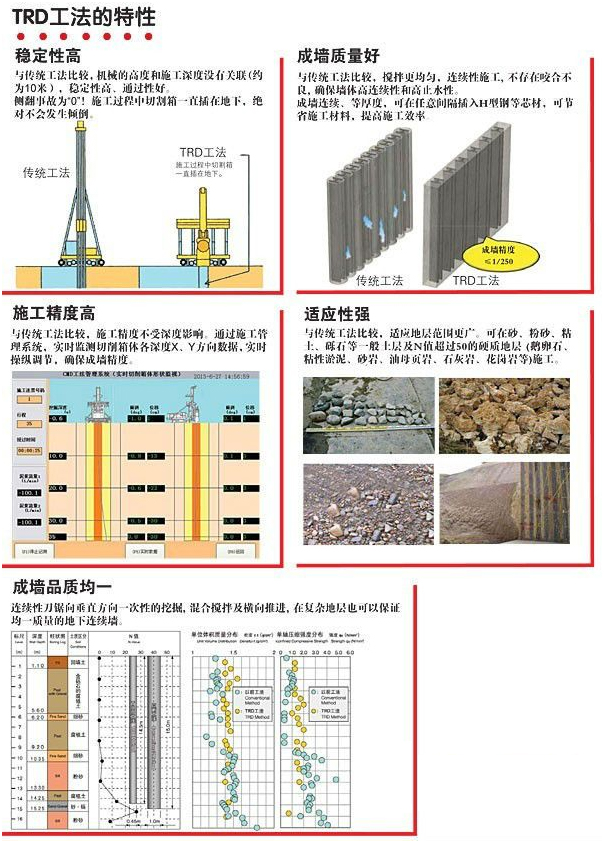

三、TRD工法的特征
1)稳定性高
与传统工法比较,机械的高度和施工深度没有关联(约为10米),稳定性高、适用于高度有限制的场所。
施工过程中切割箱一直插在地下,避免倾倒事故发生。
2)成墙质量好
与传统工法比较,搅拌更均匀,连续性施工, 不存在咬合不良, 确保墙体高连续性和高止水性。成墙连续、等厚度,是真正意义上的“墙”。可在任意间隔插入H型钢等芯材,可节省施工材料,提高施工效率。
3)施工精度高
与传统工法比较,施工精度不受深度影响。
通过施工管理系统,实时监测切削箱体各深度X、Y方向数据,实时操纵调节,确保成墙精度。
4)适应性强
与传统工法比较,适应地层范围更广。可在砂、粉砂、粘土、砾石等一般土层及N值超过50的硬质地层 (鹅卵石、粘性淤泥、砂岩、油母页岩、石灰岩、花岗岩等)施工。
5)成墙品质均一
连续性刀锯向垂直方向一次性的挖掘, 混合搅拌及横向推进, 在复杂地层也可以保证均一质量的地下连续墙。
四、TRD工法应用前景
1.经济效益
比传统工艺施工节约成本; 工期短、造价低、低噪音、多用途、环境影响小、可用作建筑物本体,止水围护效果好,节省了混凝土与钢材资源,不存在地下障碍物造成二次污染,提高了施工管理水平,促进基坑围护施工技术的发展
2.社会效益
由于采取就地将原土加固的方式施工,施工工艺简单高效,加快了土建施工进度,节约了社会成本。
3.环境效益
使用本工法工艺施工具有噪音低、振动低、无泥浆外运、无地下二次污染和节约水资源等特点,采取就地将原土加固的方式施工,有效地减少了废弃泥土,具有较好的环境效益
